Diagnóstico de descargas parciales en servicio
Detecta el deterioro del aislamiento en celdas, cables y transformadores sin cortar la energía, para decidir qué intervenir en la próxima parada.
La parada se planifica sobre datos medidos
Anticipar la falla
Las descargas parciales preceden a la falla del aislamiento. Detectarlas a tiempo permite programar la reparación en lugar de sufrir la salida de servicio.
Priorizar la ventana de corte
Cada equipo queda clasificado por nivel de riesgo, y las horas de corte se dedican a lo que realmente lo necesita.
Sin consignación
La medición se hace con la instalación en servicio, a tensión nominal y con carga, sin cortes ni maniobras.
Técnica según el tipo de equipo
| Equipo | Técnica | Dónde se mide |
|---|---|---|
| Celdas de MT | TEV y ultrasonido | Envolvente frontal, laterales y techo; ultrasonido por contacto y aéreo sobre rejillas y juntas |
| Transformadores secos encapsulados | Ultrasonido aéreo, por fase | Bornes de MT, puentes entre columnas, tomas de regulación y cables de acometida |
| Transformadores en aceite | HFCT; TEV en cajas de cables | Puesta a tierra de la cuba y del neutro, con carga establecida; contraste con gases disueltos |
| Cables de MT | HFCT | Pantallas y puestas a tierra en los terminales |
Cinco pasos, un procedimiento escrito
Cada campaña sigue el procedimiento propio PE-DP-US-02, con planillas de campo por punto de medición.
Relevamiento y nomenclatura
Cada punto se identifica con el rótulo del instrumento y la designación del unifilar.
Referencia de fase
Sincronización con la tensión de red para que cada captura sea interpretable.
Captura y localización
Patrones PRPD por punto, con ruido de fondo en metal y en aire.
Evaluación
Umbral del instrumento cruzado con la clasificación del patrón y la verificación por ultrasonido.
Informe y acciones
Estado por equipo, acciones recomendadas y frecuencia del próximo relevamiento.
Tres niveles, sobre lecturas netas de fondo
Umbrales del fabricante del instrumento, cruzados con el patrón PRPD. Una indicación automática sin amplitud sobre el fondo ni confirmación por ultrasonido no se informa como actividad.
| Técnica | Normal | Atención | Crítico |
|---|---|---|---|
| TEV | menor a 20 dB | 20 a 29 dB | 29 dB o más |
| Ultrasonido | menor a 6 dBµV | — | 6 dBµV o más |

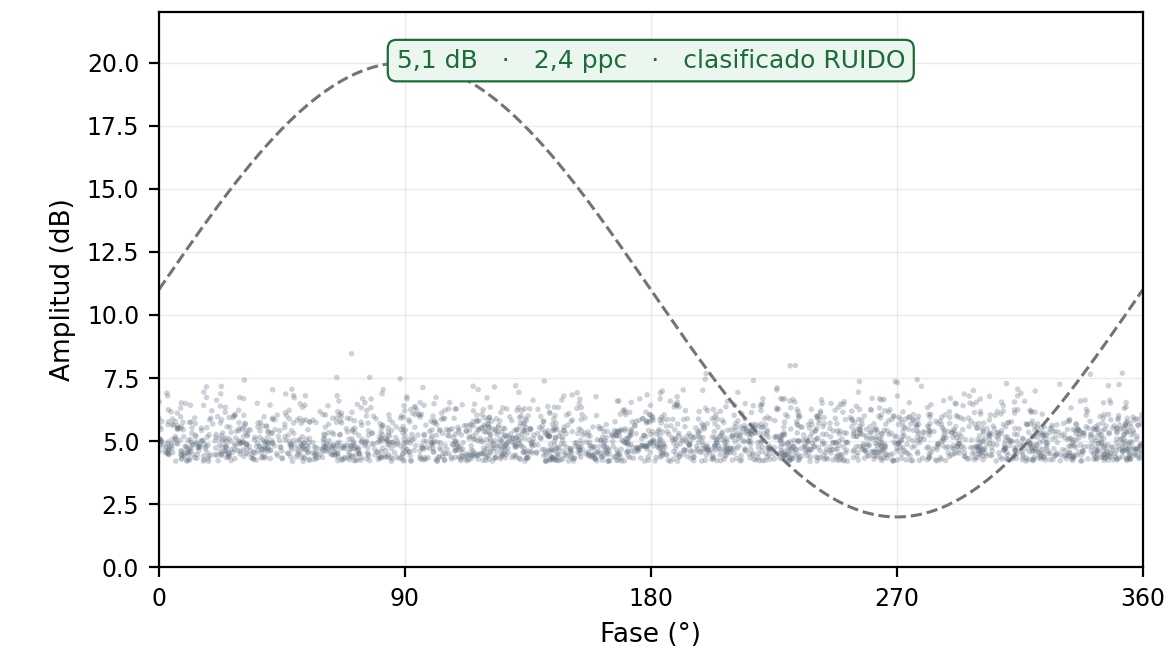

Distribución uniforme en fase: ruido de fondo
Dos grupos a unos 180°: descarga superficial
Informe de interpretación por equipo
- Estado de cada celda, cable o transformador: normal, atención o crítico
- Patrones PRPD anotados, con la interpretación del tipo de fuente
- Tabla de correspondencia entre el rótulo del instrumento y el unifilar
- Acciones recomendadas y frecuencia del próximo relevamiento
Entrega: 10 días hábiles desde la campaña
Antes y después de la parada
- Antes de la parada anual, para definir qué intervenir
- Después de reenergizar, para confirmar el resultado de la intervención
- Ante ruidos, olores, rastros de efluvio o eventos de falla
- Como control periódico entre paradas en instalaciones críticas

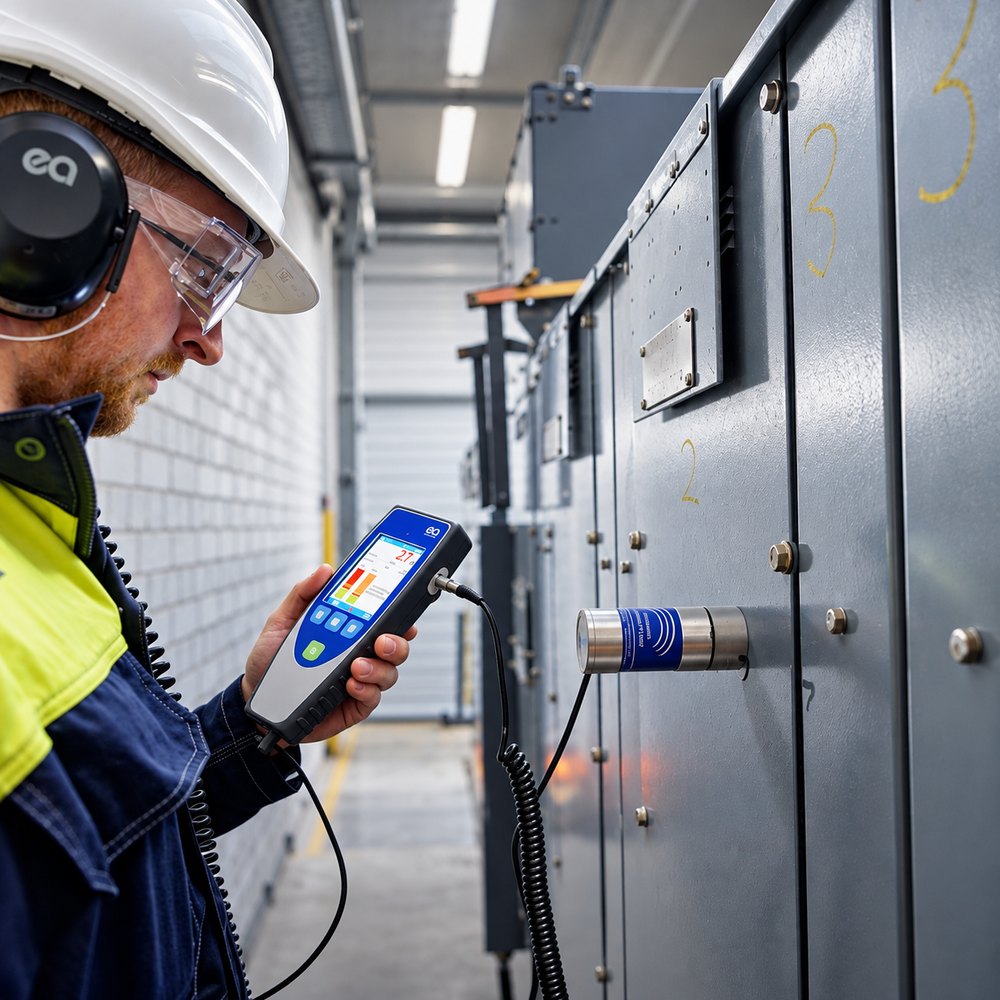

- EA Technology UltraTEV Plus² con referencia de fase WPR
